浙江華馳閥門有限公司
0577-65516486
0577-65136360

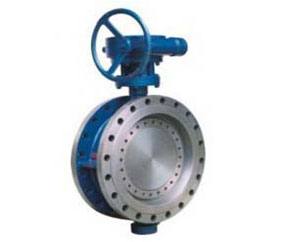

D343H多層次硬密封蝶閥 鑄造件

D343H多層次硬密封蝶閥 鑄造件
點擊圖片查看大圖
詳細信息

產品用途
硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和截斷流體使用     產品特點
1、閥門采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小
5、硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用

主要連接及外形尺寸

公稱通徑
DN
結構長度L 外形尺寸(參考值) 連接(標準值) 參考
重量Dt343H
H Dt343H PN0.6MPa PN1.0MPa
mm inch   H1 A1 B1 D D1 z- d D D1 z- d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

在線咨詢

上一個產品:Z41H美標閘閥 鑄造件
下一個產品:D373H對夾式硬密封蝶閥 鑄造件
