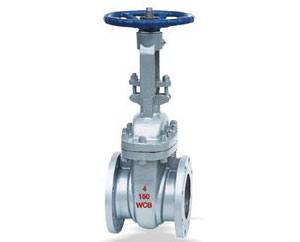

Z41H美標閘閥 鑄造件
Z41H美標閘閥 鑄造件
點擊圖片查看大圖
詳細信息

試驗壓力及主要性能規范

類別 MPa Psl 適用溫度 適用介質
強度試驗 3.0 450 ≤200℃ NITRLC ACID
硝酸類
高壓密封試驗（水） 2.2 314 ACETIC ACID
醋酸類
NITRLC ACID
硝酸類
低壓密封試驗(空氣) 5～7Bar



ACETIC ACID
醋酸類

主要零件材質

零件名稱 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
閥門/閥蓋 CF8 CF3 CF8M CF3M WCB
閘板 CF8 CF3 CF8M CF3M WCB
閥桿 F304 F304L F316 F316L ICr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨Graphite
墊片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨+304
Graphite+304
壓蓋 CF8 CF3 CF8M CF3M WCB
填料壓環 304 304L 316 316L 1CR13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8 A194-8 45

150Lb、10K主要連接尺寸及重量

尺寸 inch 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24'
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 406 432 457 508
H mm 188 202 225 252 277 323 347 383 457 632 762 895 895 1085 1295 1435 1626 1829 2175
W mm 90 90 100 100 140 200 250 250 300 300 350 350 400 500 600 600 650 650 700
重量 kg - - - - - 23 32 40 63 66 108 171 263 346 488 621 814 992 1492

300Lb、20K主要連接尺寸及重量

尺寸 inch 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24'
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762 838 914 991 1143
H mm 155 160 186 216 250 330 368 394 473 660 711 813 1003 1137 1489 1581 2017 2228 2650
W mm 100 100 125 160 160 250 250 300 300 350 350 400 500 600 600 650 838 889 1092
重量 kg 3.7 4.3 7.1 - 13.1 30 36 61 77 106 153 286 412 576 886 1175 1301 1672 2562

400Lb主要連接尺寸及重量

尺寸 inch 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16"
DN 50 65 80 100 125 150 200 250 300 350 400
L mm 292 330 356 406 457 495 957 673 764 826 906
H mm 368 394 473 622 686 750 876 1041 1181 1588 1803
W mm 250 300 300 350 400 400 500 600 650 700 700
重量 kg 35 47 65 90 153 250 390 535 886 960 1424

600Lb主要連接尺寸及重量

尺寸 inch 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
DN 15 20 25 32 40 50 65 50 100 125 150 200 250 300 350 400 450 500 600
L mm 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 991 1092 1194 1397
H mm 155 160 186 216 250 510 554 559 712 826 995 1157 1373 1603 1930 2032 2286 2591 3124
W mm 100 100 125 160 160 254 254 305 356 406 508 610 686 686 762 889 889 1118 1118
重量 kg 3.8 5.4 7.6 10 15 44 60 80 145 236 309 522 779 1108 1503 1939 2733 3214 4177
