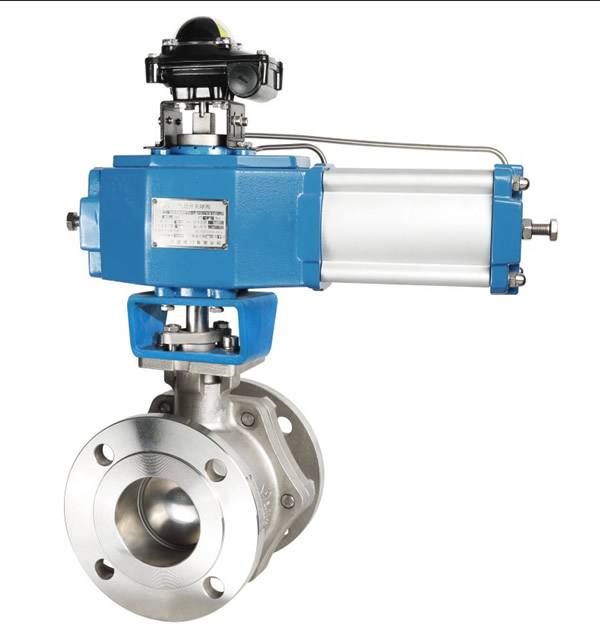

| 是一種直角回轉型切斷閥。它與氣動執行機構或電動執行機構相配使用，可實現遠程切斷控制，也可配備扳手或手輪實現手動控制。其結構采用可動密封做雙向密封設計。雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能，尤其適用于控制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷，因此本產品廣泛用于化工、生化、石化、多晶硅、環保、制藥、輕功、造紙等工業部門的自動控制系統中。閥體 閥體采用通徑設計流通阻力小。 閥桿 外圓采用無芯磨精磨與填料之間的配合磨擦系斂小，最大限度地減小磨擦損耗，大大降低了閥門啟閉扭矩。 自潤滑軸承 上下閥桿雙軸承固定，具有極高的回轉精度和轉動穩定性。軸承采用不銹鋼表面燒結銅然后再銅表面軋制PTFE的特殊工藝制作，具有超強的耐磨性能和自潤滑功能，避免了閥門在長期使用中閥桿和軸承咬死現象的發生。 閥芯 采用固定閥芯設計，啟閉力矩小、開啟靈活、工作穩定。 閥座 金屬密封球閥采用雙向金屬可動密封結構，增加了預緊力彈簧，具有自動補償和自潔功能。因為采用雙向密封，所以閥體安裝時不須考慮介質的流向。 技術參數 公稱通徑DN: 15、20、25、32、40、50、65、80、100、125、150、200、300、350、450、500。 公稱壓力PN: 1.0、1.6、2.5、4.0、6.4( Mpa) ASME150、300LB 連接形式：法蘭式。 溫度范圍：-40~160(常溫)；-40~230（中溫）；-40~425（高溫） 壓力試驗：每臺閥門都要經殼強度測試及密封性能測試：殼體測試壓力為公稱壓力的1.5倍。密封測試為公稱壓力的1.1倍。測試介質為水。 流量特性：O型固定式切斷球閥的流量特性為快開特性。 泄漏量：金屬密封閥座介質按箭頭方向測試其滿足ISO5208密封等級中的F級，相當與ANSI/FC170.2IV x l/100標準。詳見下表。 最大允許泄漏量 DN(mm) 金屬閥座 軟閥座 25 1.5ml/min 0.15m1/min 32 1.9m1/min 0.19ml/min 40 2.4m1/min 0.24m1/min 50 3.0m1/min 0.30m1/min 65 3.9m1/min 0.39m1/min 80 4.8m1/min 0.48m1/min 100 6.0m1/min 0.60m1/min 125 7.5m1/min 0.75m1/min 150 9.0m1/min 0.90ml/min 200 12.0m1/min 1.20m1/min 250 15.0ml/min 1.50ml/min 300 18.0m1/min 1.80ml/min 350 21.0m1/min 2.10m1/min 400 24.0m1/min 2.40m1/min 450 27.0ml/min 2.70m1/min 500 30.0m1/min 3.00ml/min 注：對要求密封嚴格場合，也可特殊定做按ANSI/FC170.2中的V級或VI級。
|
