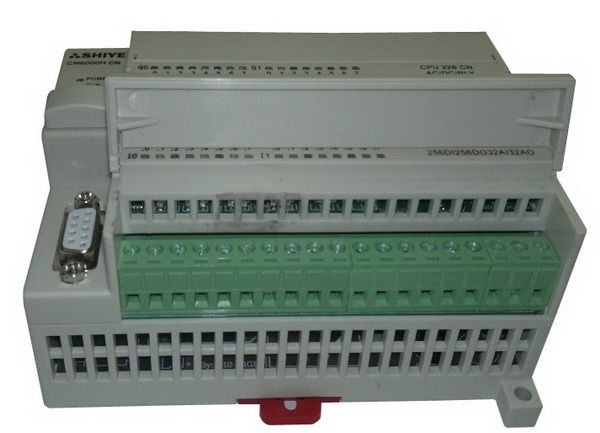

FX1N-24MT FX2N-24MT PLC FX1S 單片機控制板四軸控制器

點擊圖片查看大圖

詳細信息

本標準PLC涂有進口絕緣漆，可防潮、防靜電、防短路、防腐蝕，具有很高的抗干擾性。
本PLC是公司最新研發的高性能、低成本的仿三菱PLC，等同于三菱FX2N，PLC內部資源和三菱FX2N完全一樣。
本PLC具有超強的抗干擾能力和擴展能力，可擴展至512點，達中型PLC水平，擴展模塊是自適應的擴展模塊，無需編碼選擇，自動認定，本PLC串口可帶電插拔，絕對不損壞，本PLC各項保護措施都已大大加強，敬可放心使用。
供電電源為DC24V 。
晶體管采用新型MOSFET，可承受的電流為1A/100V。
1，支持四軸200K高速脈沖輸出；
2，支持四組AB相編碼器輸入；
3，支持三個通信端口，1個RS232，2個RS485
4，支持全部FX1N指令，包括外部中斷，定時中斷等高級指令；
5，接線端子可以插拔，外觀美觀大方；
6，支持三菱軟件FXGP_WIN_C以及最新軟件GX8.52，GX8.86,GX-Works2等最新軟件，可在線下載以在線監控，監控中寫入等等全部功能。
二，CM8000系列全新運動型可編程控制器[PLC]高速輸入輸出說明
1，高速輸入/硬件計數器輸入/外部中斷輸入說明

端口號	高速計數器		外部中斷號			備注
			中斷編號		中斷控制 ON時禁止
			上升沿	下降沿	中斷控制 ON時禁止
X0	C235 10K	C251-A 10K	I001	I000	M8050	支持SPD HSCS HSCR 指令
X1	C236 10K	C251-B 10K	I101	I100	M8051
X2	C237 200K		I201	I200	M8052
X3	C238 200K		I301	I300	M8053
X4	C239 10K		I401	I400	M8054
X5	C240 10K		I501	I500	M8055
X6		C252-A 10K
X7		C252-B 10K
X10		C253-A 200K				M8198 4倍頻
X11		C253-B 200K				M8198 4倍頻
X12		C254-A 200K				M8199 4倍頻
X13		C254-B 200K				M8199 4倍頻

2，高速脈沖輸出/肪寬調制輸出說明

端口號	高速脈沖輸出				脈寬調制輸出		備注
端口號	對應	脈沖數	輸出中	停止	脈寬調制輸出		備注
Y0	脈沖輸出1	D8140	M8147	M8145	PWM1	M8197 ON0.1mS M8197 OFF1mS	總頻率不超過400K，單軸最高可200K
Y1	脈沖輸出2	D8142	M8148	M8146	PWM2
Y2	脈沖輸出3	D8150	M8149	M8144	PWM3
Y3	脈沖輸出4	D8152	M8150	M8143	PWM4
D8145：定位指令的基底速度
D8146：最高速度，默認 100Khz
D8148：加減速時間，默認100ms
全部支持：PLSY，PLSV，PLSR，PWM，DRVI，DRVA，ZRN指令注：PLSY運行中可改變頻率

注：X0+X1+X2+X3+X4+X5+X6+X7+Y0+Y1+Y2+Y3總頻率不應該超過400K 3，定時中斷說明

中斷輸入編號	中斷周期	中斷禁止標志位 ON時禁止
I6□□	在指針名的□□中，輸入10-99的整數。例如I610=每10MS的定時器中斷。指針編號（I6，I7，I8）不能重復使用。	M8056
I7□□		M8057
I8□□		D8058
每隔指定的中斷循環時間（10ms-99ms），執行中斷子程序

4，模擬量輸入[AI]說明

端口號	寄存器地址	電壓/電流	精度12位	備注
AV0	D8030	0-10V	0-4095
AI0		0-20mA
AV1	D8031	0-10V	0-4095
AI1		0-20mA
AV2	D8032	0-10V	0-4095
AI2		0-20mA
AV3	D8033	0-10V	0-4095
AI3		0-20mA
AV4	D8034	0-10V	0-4095
AI4		0-20mA
AV5	D8035	0-10V	0-4095
AI5		0-20mA
D8038：軟件濾波系數 默認為10 可設置范圍0-200

5，模擬量輸出[A0]說明

端口號	寄存器地址	電壓/電流	精度12位	備注
DV0	D8114	0-10V	0-4095
DI0		0-20mA
DV1	D8115	0-10V	0-4095
DI1		0-20mA
模擬量輸出暫不支持電流輸出

三，CM8000全新運動型可編程控制器產品選型說明

規格型號	輸入/輸出規格									通信端口（選配）
	外形尺寸 mm	輸入單元				輸出單元
		輸入單元				輸出單元
		DI	高速	AB相	AI	DO	高速	形式	AO
CM8100-40MT DC24V供電	188* 100	24	12軸	4軸	4通道0-4095 0-10V 0-20MA D8030- D8033	16	4軸	晶體管 500mA/ DC24V	2通道 0-4095 0-10V D8114- D8115	COM1: RS232 COM2: RS485 COM3: RS485
CM8200-24MT AC220V或DC24V供電	120* 96* 63	14	12軸	4軸	2通道0-4095 0-10V 0-20MA D8030- D8033	10	4軸	晶體管 500mA/ DC24V	2通道 0-4095 0-10V D8114- D8115	COM1: RS232 COM2: RS485 COM3: RS485
CM8200-20MT AC220V或DC24V供電	120* 96* 63	10	10軸	4軸	6通道0-4095 0-10V 0-20MA D8030- D8033	10	4軸	晶體管 500mA/ DC24V	2通道 0-4095 0-10V D8114- D8115	COM1: RS232 COM2: RS485 COM3: RS485
CM8000-0808EX MT/MR DC24V供電	70* 96* 63	8				8		晶體管 500mA/ DC24V 繼電器 1A/ 250V

注：其中CM8200系列PLC開關量可擴展至256點，模擬量可擴展至66點輸入22點輸出。
本PC板具有以下的特點：
能與多家人機界面連接，如臺達、Eview等，應用完全等同于三菱FX1N。
與其它廠家PC并聯運行。
用三菱梯形圖語言編寫應用程序，支持三菱軟件FXGP_WIN_C以及最新軟件GX8.52，可在線下載以在線監控。

本PC可以擴展，最大可擴展成256點的系統。
支持梯形圖編程、下載、監控，可對PC產品設置加密口令。
COM1為程序上下載及與人機界面通信之端口,可選配COM2(RS485)和COM3(RS485).
有用于低端設備的裸板PC和用于高端設備的標準PC可供用戶選擇，更好的性價比。
本PC采用世界上最為先進的微處理器內核ARM做為主控制芯片，運算速度超快，速度等同于FX3U。
別具一格的加密方式，讓你的程序保密性更好。
經工業現場測試，抗干擾和可靠性均達最佳水平。
本PC保修一年（人為損壞及異常電壓等因素除外），快遞費用各付一半。
