Z16型脹緊聯結套

點擊圖片查看大圖

詳細信息

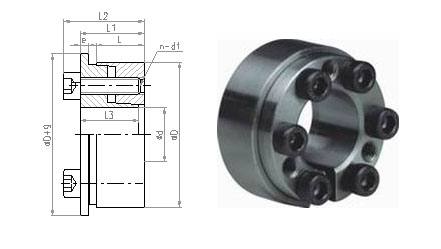

Z16型脹緊聯結套基本尺寸與技術參數
基本尺寸（mm）							額定負荷		脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘的擰緊力矩 Ma N.m	質量 kg
d	D	L3	L	L1	L2	e	軸向力 Ft kN Pax(Mt=0)	轉矩 Mt kN.m Pax(Ft=0)	脹套與軸結合面上的壓力 Pt N/mm2	脹套與轂結合面上的壓力 Pt’ N/mm2	螺釘的擰緊力矩 Ma N.m	質量 kg
20	47	20	17	23	29	3	28	0.28	185	92	17	0.26
22	47	20	17	23	29	3	28	0.31	168	92	17	0.25
24	50	20	17	23	29	3	28	0.34	154	87	17	0.28
25	50	20	17	23	29	3	28	0.35	148	87	17	0.3
28	55	20	17	23	29	3	37	0.52	176	105	17	0.32
30	55	20	17	23	29	3	37	0.56	164	105	17	0.31
35	60	20	17	23	29	3	42	0.74	158	109	17	0.34
40	65	20	17	23	29	3	46	0.93	154	111	17	0.38
45	75	24	20	28	36	4	69	1.56	170	122	41	0.64
50	80	24	20	28	36	4	78	2	172	129	41	0.69
55	85	24	20	28	36	4	86	2.4	173	135	41	0.75
60	90	24	20	28	36	4	86	2.6	159	127	41	0.8
65	95	24	20	28	36	4	104	3.4	176	145	41	0.85
70	110	29	24	34	44	5	137	4.8	179	138	83	1.56
75	115	29	24	34	44	5	137	5.15	167	132	83	1.65
80	120	29	24	34	44	5	151	6.05	172	139	83	1.73
85	125	29	24	34	44	5	164	7	177	145	83	1.83
90	130	29	24	34	44	5	164	7.4	167	140	83	1.91
95	135	29	24	34	44	5	164	7.8	158	135	83	1.99
100	145	33	28	38	50	5	207	10.3	166	135	145	2.68
110	155	33	28	38	50	5	207	11.4	151	126	145	2.9
120	165	33	28	38	50	5	263	15.8	176	151	145	3.1
130	180	38	33	43	55	5	301	19.5	161	134	145	4.25
140	190	38	33	43	55	5	301	21	150	127	145	4.5
150	200	38	33	43	55	5	338	25.4	157	136	145	4.8
160	210	38	33	43	55	5	376	30	164	144	145	5
170	225	43	38	49	63	5	412	35	150	128	230	6.8
180	235	43	38	49	63	5	464	41.8	159	138	230	7.1
190	250	51	46	57	71	5	541	51.4	148	125	230	9.6
200	260	51	46	57	71	5	619	62	161	137	230	10
220	285	55	50	61	77	5	714	78	156	133	355	12.7
240	305	55	50	61	77	5	770	92	154	137	355	13.8
260	325	55	50	61	77	5	860	112	159	140	355	14.8
280	355	65	60	73	91	5	1034	145	151	129	485	22.2
300	375	65	60	73	91	5	1164	175	158	137	485	23.6
320	405	77	72	85	105	5	1510	242	162	137	690	33.4
340	425	77	72	85	105	5	1510	257	153	131	690	35.3
360	455	89	84	99	121	5	1880	338	156	131	930	49
380	475	89	84	99	121	5	1890	360	148	126	930	51.5
400	495	89	84	99	121	5	2193	439	163	140	930	53.8
420	515	89	84	99	121	5	2350	494	167	145	930	56.3
440	545	101	96	113	137	5	2572	566	153	130	1200	74.8
460	565	101	96	113	137	5	2572	592	147	126	1200	77.8
480	585	101	96	113	137	5	2572	617	141	121	1200	81
500	605	101	96	113	137	5	2893	723	152	132	1200	84
520	630	101	96	113	137	5	2893	752	146	128	1200	91.6
540	650	101	96	113	137	5	2893	781	141	123	1200	94.7
560	670	101	96	113	137	5	3215	900	151	133	1200	97.9
580	690	101	96	113	137	5	3215	932	145	129	1200	101
600	710	101	96	113	137	5	3215	964	141	125	1200	104
